Andy Marine'is usume, et praktilised tootmisalased teadmised on üks väärtuslikumaid ressursse, mis on aja jooksul ehitatud.
Meie töökojas on insenerid, tootmisspetsialistid ja kogenud tehnikud, kes on aastaid töötanud roostevabast terasest laevariistvaraga – alates materjali valikust ja valuprotsessidest kuni viimistluse ja kvaliteedikontrollini.
Paljud neist arusaamadest õpitakse igapäevase tootmiskogemuse kaudu: mõista, miks mõni komponent ebaõnnestub, kuidas erinevad materjalid merekeskkonnas toimivad ja millised detailid on usaldusväärse riistvara arendamisel tõeliselt olulised.
Neid praktilisi teadmisi jagatakse aga sageli ainult töökojas ja need jõuavad harva klientideni, kes teevad hankimis- ja inseneriotsuseid.
INSENER RÄÄGIB on meie püüdlus korraldada neid vestlusi ja jagada mereriistvara tootmiskogemust.
Selle seeria kaudu arutame materjale, tootmisprotsesse, disainikaalutlusi ja reaalseid õppetunde mereriistvaratootja vaatenurgast.
Tänast ENGINEER TALKS Ep.23 esitleb insener Zhang, mille kirjutasin toimetajana.
Ühendatud ei ole sama, mis vaba liikumiseks

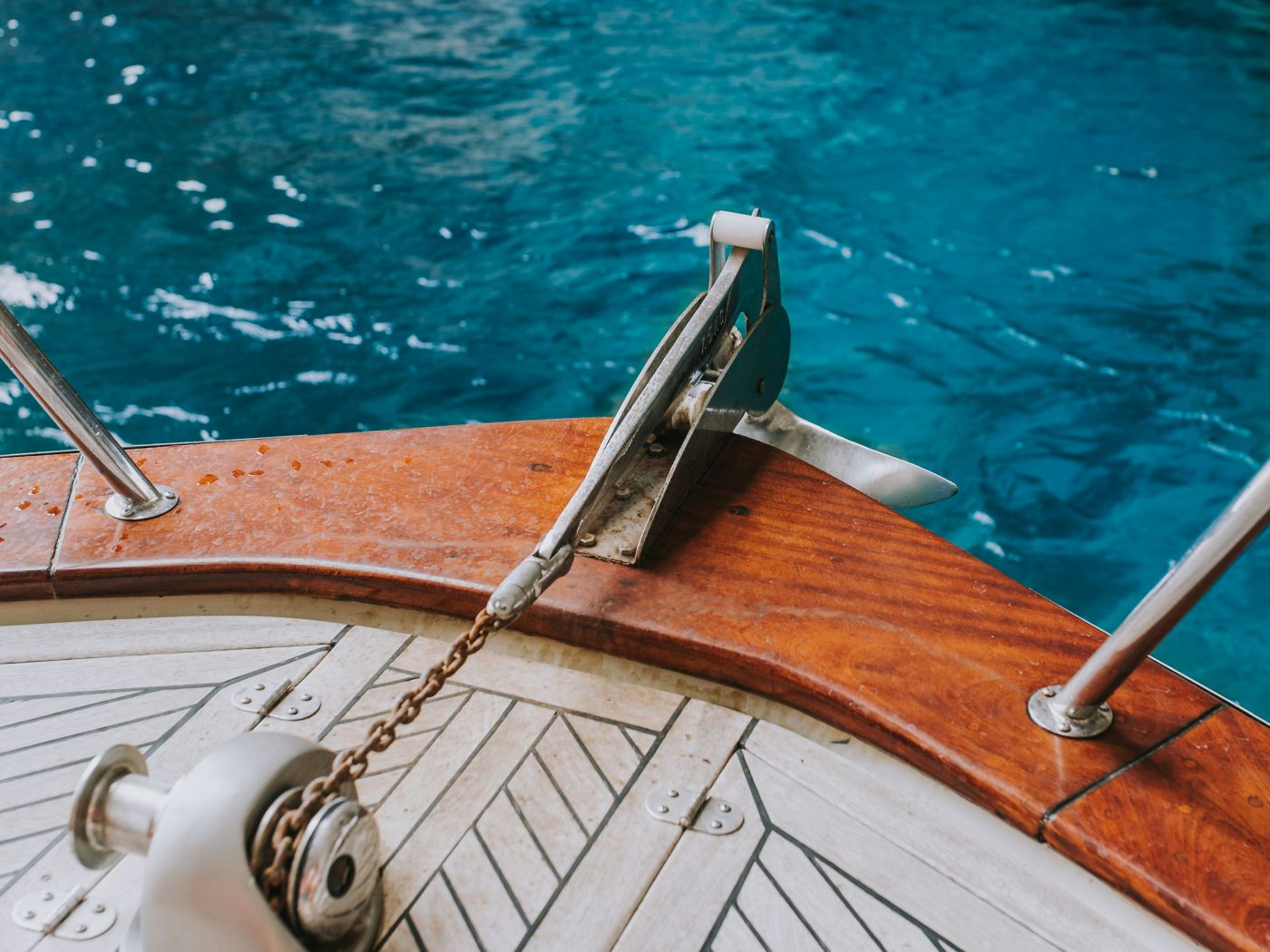

Pöörd-, sõlm- või ankurpistik jõuab sageli montaažipinki, mis näeb välja juba valmis. Tihvt keerdub puhtalt läbi keti otsalüli ja ankruvarre ning liigend pöörleb käes vabalt. Kuna see pöörleb, on kiusatus salvestada ühendus "liigendavana" ja edasi liikuda.
Käeshoitav pistik ja paigaldatud pistik on kaks erinevat kinemaatilist juhtumit. Käes ei piira liigest miski peale selle enda vahed. Kui sama pistik on haaratud varre pilu ja vöörirulli kanali vahele, määrab ümbritsev teras, kui kaugele see võib külgsuunas kõrvale kalduda – ammu enne, kui tihvti enda ruum otsa saab. Tihvt pääseb suurepäraselt läbi, samas kui sõlmel ei ole nurkade puhul, mida anum tegelikult näeb.
Lõhe "see käib kokku" ja "see jääb koormuse all vabalt liikuma" on selle episoodi teema. Ühenduspunkt on oma geomeetriaga kandev liigend ja see väärib samasugust liidese ülevaatust nagu klambri või vöörirulli puhul – mitte kiiret tihvti sobivuse kontrolli.
Kolm erinevat vabadust
Esimene segaduse allikas on keel. Aksiaalne pöörlemine, liigendamine ja ankru orientatsioon on kolm erinevat käitumist, mis koondatakse üheks sõnaks - tavaliselt "pööramine". Neid tarnivad riistvara erinevad funktsioonid ja need ei saa üksteist asendada.
| Vabadus | Mida see annab | Mida see ei anna |
|---|---|---|
| Aksiaalne pöörlemine | Laseb ketil ümber tõmbetelje lahti kerida, nii et kogunenud keti keerdumine ei koguneks liigendisse | Igasugune külgsuunaline läbipaine — liigend võib vabalt ümber oma telje keerelda ja olla siiski küljelt küljelt jäik |
| Liigestus (külgmine / nurk) | Laseb konnektori teljel ja varrel lahkneda, nii et teljeväline tõmme läbib muutuva nurga, selle asemel, et seda sirgeks suruda | Pöörlemine ümber oma telje; suurel pöörlemisel konstruktsioonil võib olla väga väike nurgavabadus |
| Ankru suund / klapp | Nõuab, et valesti suunatud ankur veereks rullkanalisse sisenedes püsti | Kandevõime — see on suunanäitaja, mitte tugevusnäitaja |
Pööramine ei ole tugevusaste ja liigend ei ole pöörlemise külge kinnitatud boonus. Ühendus, mis pöörleb ümber oma telje täisringi, ei ütle teile midagi selle kohta, kuidas see käitub, kui ratas külgsuunas tõmbab, ja rulliku orienteerumisabi ei ütle teile kummagi kohta midagi. Kui tarnija loetleb need ühe funktsioonina, eraldage need enne osade võrdlemist.
Kuhu läheb külgkoormus
Järgige ühte pingutusteed tuuleklaasist välja ankruni: keti otsa link → tihvt → pistiku korpus → ankru vars. Kõik need neli liidest soovivad, et koormus edastataks mööda ühte telge.
Kui ratas jõuab pistikuga joonele, töötab tihvt kahekordse nihkega ja keha näeb ligikaudu suunda, mille jaoks selle reiting on kirjutatud. Kui tõmbejõud saabub nurga all – ankrus õõtsuv paat, taastumise ajal ristvool või vars, mis ei saa koormuse suunas pöörata –, ei vasta jõud enam pistiku nimiteljele. Seejärel peab liigend kandma külgmist komponenti ja see külgkomponent toimib korraga kahes kohas: see painutab tihvti, selle asemel, et seda puhtaks lõigata, ja see surub pistiku korpust vastu mis tahes lähimat terast, muutes kavandatud vaba ruumi kontaktpunktiks.
Kui palju maht on selle nurga all alles, ei ole avaldatud konstant, mida saate korra otsida ja rakendada igale liitmikule. Teljeväline käitumine sõltub konkreetsest geomeetriast, materjalist ja tihvti konstruktsioonist ning tootja määrab, kuidas nimiväärtus antud koormuse suunale rakendub. Kaitstav tehniline asend on see, mis järgneb detailile: kontrollige, millist koormuse suunda nimiväärtus tegelikult hõlmab, enne kui eeldate, et komponent sobib külgsuunas tõmbavale liigendile.
Seotud piir kehtib standarditele. Üldise tõstestandardi (nt EN 13889) järgi hinnatud köidikud kannavad selle standardi eeldustes määratletud töökoormust ja need eeldused ei laiene automaatselt igale ankurdusolukorrale. Selle hinnang iseenesest ei kinnita, et konkreetne köik on konkreetse ankrukoostu jaoks õige komponent – toote tegelikku kasutust ja rakendatud koormuse suunda tuleb siiski kontrollida tootja andmetega.
Liidese geomeetria, kontrollitud üks funktsioon korraga
Enamiku ühendusprobleemide otsustab käputäis mõõtmeid. Igaüht neist tasub mõõta tegeliku riistvaraga, mitte usaldada kataloogi pealkirja suurust.
- Keti otsa lüli: siseruum.Kaks sama nimisuurusega ketti võivad otsalüli ava poolest erineda. Otsalüli – sageli suurendatud lüli keti otsas – määrab nii suurima tihvti, mis läbib, kui ka ruumi, mis jäetakse konnektori kõri kõikumiseks. Kontrollige nii sisemist pikkust kui ka siselaiust ja võrrelge seda meie omagaankru ketttehnilisi andmeid enne pistiku valimist.
- Pin läbimõõt.Nõel peab läbi saama ja see peab ka kandma. Kui tihvt on lingi jaoks suuremeelne, ei pruugi pärast paigaldamist peaaegu mingit nurgavahet jätta; tihvt, mis on lülis väike, võib asuda punktkontaktis, mitte laial kandepinnal. Kumbki äärmus pole automaatselt parem valik – tööeesmärk on lubatud sobivus koos kasutatava liikumisega.
- Kurgu laius, mõlemad otsad.Pistikutel on tavaliselt keti otsa jaoks väiksem ja ankru jaoks suurem. Need on eraldi liidesed ja mõlemad vajavad mõõtmist; nende käsitlemine ühe suurusena on sagedane põhjus, miks liigend koondub, kuid seob.
- Varre kinnituskoht: ümmargune auk või piklik pilu.Ümmargune tihvti auk võtab tihvti sisse ja fikseerib ühe telje; piklik pilu võtab vastu köidiku vööri ja võimaldab erinevat liikumisulatust. See, millist ankrut kasutab, on mudeliti erinev – kontrollige ankru enda joonist, mitte ei eelda mustrit.
- Üldine ümbris ja tihvtipea eend.See on kokkupandud liigendi kõige laiem punkt – mitte ainult konnektori korpus –, mis reguleerib rull-kanalit ja ristlõike läbipääsu ning sama kehtib kapaadi ankrurullkanal, mida see peab läbima. Paljas tihvtipea või -aas on sageli kõige laiem punkt ja see on ka kõige tõenäolisem varrepea või rulliku külgplaadi külge kinni jääv tunnus.
- Sisestuse joondamine.Mõnede konstruktsioonide puhul tuleb tihvt sisestada keha suhtes kindlale teljele. Kui tihvt on lõpuks anumale paigaldatud, järgige seda suunda.
Staatiline sobivus ja taastumiskäik on kaks erinevat testi
Liigend, mis vastab staatilise sobivuse kontrollile, ei ole taastumisel veel tõestatud. Pingil on küsimus vaid selles, kas osad monteeritakse ettenähtud vahedega. Paadi puhul on küsimus selles, kas kokkupandud liigend läbib ankru tõstmisel rullkanalit ja ristlõike tegelike nurkade all.
Need on eraldi kontrollid ja need tuleks eraldi registreerida. Läbipääsu geomeetria on see, mis võitleb reaalse ruumiga: ühenduskoha kõige laiem punkt peab kanali tühjendama, enne kui ankur saab orienteeruda, ja ankur, mis ei saa orienteeruda, tõmmatakse selle asemel, et see puhtalt sisse sõita, vastu tema enda geomeetriat. Kui ankur esimest korda rulliga kokku puutub, on tavaline hea tava lasta sellel enne täieliku taastumiskiiruse rakendamist oma positsioon sisse võtta, selle asemel et seda läbi kontakti lohistada.
Rull või tiib on juhiks, mitte tormi hoidev seade. Pidevad ja liigpinge ankurduskoormused kuuluvad spetsiaalsesse ketikorki ja snuberisse, kusjuures rull teeb seda, milleks see on loodud, madala hõõrdumise korral. Juhiku käsitlemine pidurina asetab siin käsitletud liigendi koormusjuhtumisse, mille jaoks seda kunagi ei valitud. Nagu iga konstruktsioonilahenduse puhul, sõltub lõplik paigaldus ja lastitee kujundus laeva konstruktsioonist, teki laminaadi ajakavast, seadmete tootja juhistest ja kvalifitseeritud mereväe arhitektuurist või inseneriülevaatest.
Pin Retention järgib kujundust
Tihvte hoiavad erinevad mehhanismid ja need mehhanismid ei ole omavahel asendatavad.
- Keermega kruvitihvt sõltub kinnitusmeetodist, mis hoiab ära selle vibratsiooni ja keti keerdumise mõjul tagasitõmbumise; see meetod kuulub konnektori tegijale, mitte üldisele harjumusele.
- Polt-tüüpi tihvt läbib ja jääb selle kaugemasse otsa, nii et selle töökindlus sõltub sellest, et kinnitusfunktsioon jääb terveks ja õigeks.
- Mõned konstruktsioonid kinnitavad tihvti nii, et koorem ise ei saaks seda lahti saada, tagavaraks on sekundaarne kinnitus.
Seega ei kehti reegel "alati lisa juhe" või "kasuta alati keermelukku". See on järgmine: hoidke tihvti disaineri määratud viisil, kasutades kaasasolevaid osi, ja ärge asendage teist tihvti, fiksaatorit või kinnitusvahendit. Piisab ühest puuduvast või valest kinnitusest, et muuta hea liigend lahti töötavaks.
Säilitamine on ka kuluv ese. Kontrollimisel otsige pesast taganenud tihvti, konnektori korpuses deformatsiooni, mõranenud või väljaveninud fiksaatorit ja mis tahes jäikust, mis ilmnes pärast hooldust – varem liikunud, kuid jäigaks muutunud liigend annab märku, et midagi on koormuse teel muutunud. Puudub ühtne kogu sõidukipargi kulumispiir, mis kehtiks kõikidele disainilahendustele; kui tootja avaldab oma kriteeriumid, on need ülimuslikud.
Mida OEM-i pakendisse panna
Ankurühendust määrava ehitaja või ostumeeskonna jaoks on kasulik teave see, mis võimaldab tarnijal suuruse arvamise asemel geomeetriat kontrollida:
- Keti otsalüli joonis, sealhulgas sisemõõtmed – mitte ainult keti nimisuurus.
- Ankruvarre liidese joonis, mis näitab auku või pilu ja selle asukohta.
- Nõutav liikumisulatus liitekohas, väljendatuna nurkadena, milleni koost peab tegelikult saavutama.
- Rullkanali ja võlli maksimaalne lubatud välisümbris.
- Ühenduse jaoks ette nähtud tihvti kinnihoidmise mehhanism.
- Nõutav materjali sertifikaat.
- Nimiväärtuse ja sellega hõlmatava koormuse suuna selge määratlus.
Kuhu kõigepealt vaadata
Kui seost tuleb hinnata enne, kui midagi muud otsustatakse, hinnake seda pigem käitumise kui selle järgi, kas osad lähevad kokku. Kinnitage, et nimiväärtus ühtib koormuse suunaga, mida liigend näeb, veenduge, et liidese mõõtmed jätavad tegeliku liikumise tekkivate nurkade juures, ja veenduge, et tihvt hoitakse täpselt nii, nagu selle valmistaja kavatseb.
Alustage konkreetse komponendi ja konkreetse liidese joonisega. Meieankru pistiksarja pakutakse klassi 316 roostevabast terasest ja kui teie projekt vajab konnektorit, mis on kontrollitud konkreetse keti ja varre suhtes, saatke meile liidese joonised ja me vaatame need selle vahemiku alusel üle.
